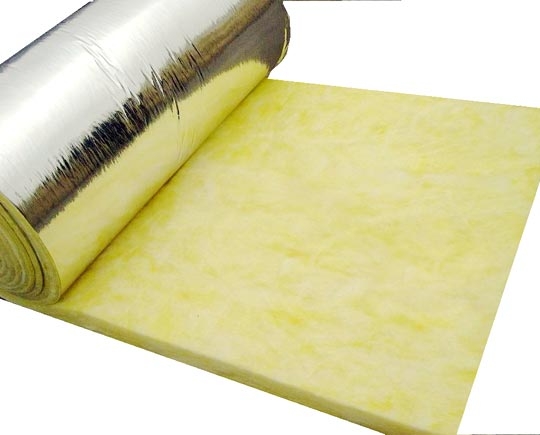

玻璃棉采用最先進(jìn)的離心技術(shù)對(duì)纖維玻璃纖維化進(jìn)行處理，經(jīng)過1400℃高溫熔化后，由石英砂，硼砂等原料制成。 然后加入一定量的粘合劑。 最后，它需要固化固化過程。 這種產(chǎn)品內(nèi)部含有大量非常薄的玻璃纖維。 它的總表面積也很大，以增強(qiáng)空氣的阻力，使空氣不能流動(dòng)并消除空氣對(duì)流換熱; 同樣，巨大的摩擦阻礙了聲音傳播載體的振動(dòng) - 空氣迅速傳播，確保玻璃棉良好的隔熱和吸音效果。 它也是鋼結(jié)構(gòu)建筑中吸音和降噪的良好材料。
主要表現(xiàn)：
1.在高溫或低溫條件下具有良好的隔熱性能。
2.不燃燒和產(chǎn)生有害氣體，被各國(guó)確定為“法定的不可燃物質(zhì)”。
3.均勻的彈性恢復(fù)力。
4.低，中，高頻吸聲性能好，降噪效果好。
5.潮濕或潮濕條件下吸濕率小。
6.線性膨脹系數(shù)小。
7.老化率低。 它可以在長(zhǎng)期使用后保持原有性能。
8.良好的加工性能。
玻璃棉與其他保溫材料的保溫性能比較：
以下數(shù)據(jù)是玻璃棉氈12kg / m3-50mm與各種相同隔熱效果建筑材料的厚度比較。
| 玻璃棉 | 鋼筋混凝土 | 砂砌磚坯 | 木材（松木，木紋） | 平板玻璃 |
|
50mm |
1500mm |
700mm |
180mm |
650mm |
| 玻璃木材 | 巖棉 | 聚氨酯 |
苯板 | |
| 保溫性能 |
0.035-0.040w/m.k |
0.04-0.45w/m.k |
0.035-0.04w/m.k |
0.004-0.045w/m.k |
| 防火性能 | 一類不可燃，無(wú)毒煙 | 一類不可燃，無(wú)有毒氣體 | B2，容易產(chǎn)生有毒煙霧 | B3，容易產(chǎn)生有毒氣體 |
| 聲音 吸收性能 |
最佳 | 最佳 |
否 |
否 |
| 施工性能 | 重量輕，易于現(xiàn)場(chǎng)操作 | 重，更多的灰塵和復(fù)雜的現(xiàn)場(chǎng)操作 | 復(fù)雜的網(wǎng)站運(yùn)營(yíng) | 易于現(xiàn)場(chǎng)操作 |
| 化學(xué) 穩(wěn)定性 |
穩(wěn)定，抗老化和腐蝕 | 穩(wěn)定 | 不穩(wěn)定，易老化和腐蝕 | 溶于乙醚，丙酮等有機(jī)溶劑 |
| 防水性能 | 良好的防水性：干燥后，水的性能和形狀保持不變 | 防水性差，在水中粉碎 | 一般的防水性能 |
良好的防水性能 |
| 經(jīng)濟(jì)表現(xiàn) | 成本低，經(jīng)濟(jì)效益好 | 成本低，經(jīng)濟(jì)效益高 | 成本高，價(jià)格高 | 成本高，價(jià)格高 |
以上數(shù)據(jù)可以證明玻璃棉比其他材料的隔熱性能好得多。
技術(shù)參數(shù)
玻璃棉產(chǎn)品的各種技術(shù)參數(shù)：
鋼結(jié)構(gòu)玻璃棉JHY - M10。
基本參數(shù)：
|
|
測(cè)試標(biāo)準(zhǔn) |
技術(shù)參數(shù) |
|
表觀密度 |
GB/T5480.3 |
≧10kg/m3 |
| 纖維平均直徑 |
GB/T5480.4 Microscopy way |
≦7.6μm |
| 拍攝內(nèi)容 |
GB/T5480.5 |
0% |
| 燃燒性能 |
GB/8624 BS476 |
A級(jí)0級(jí)（不可燃材料） |
| 熱負(fù)荷熱收縮溫度 |
GB/T11835-1998 |
≧250℃ |
| 導(dǎo)熱系數(shù) |
GB/T10294 |
≦0.058w/m.k (Average test temperature) |
| 疏水率 |
GB/T10299 |
≧98% |
不同厚度的耐熱性
|
厚度（mm） |
耐熱性(m2.k/w) |
|
50.0 |
1.0 |
|
75.0 |
1.3 |
|
100.0 |
1.6 |
|
120.0 |
2.0 |
公眾號(hào)二維碼
